Приложение 3 к ГОСТ 1292-81

ПРИЛОЖЕНИЕ 3 (справочное)

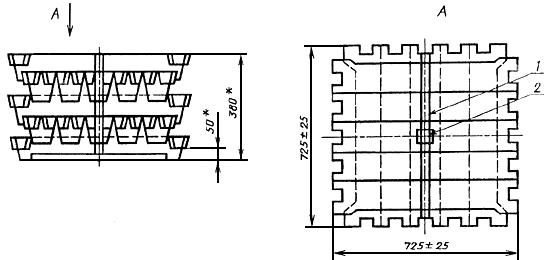

Черт.1. Схема укладки и скрепления чушек свинцово-сурьмянистых сплавов взаимозамыкаемой формы в пакеты.

* Размеры для справок.
1 - упаковочная лента; 2 - замок для скрепления чушек

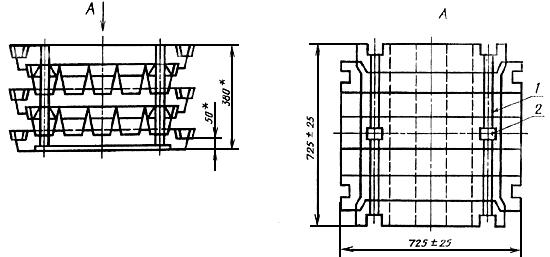

  Черт.2. Схема укладки и скрепления чушек свинцово-сурьмянистых сплавов взаимозамыкаемой формы в пакеты

  * Размеры для справок.
1 - упаковочная лента; 2 - замок для скрепления чушек

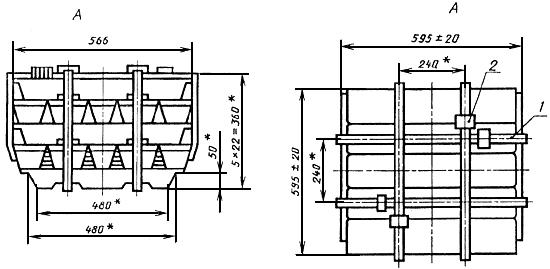

  Черт.3. Схема укладки и скрепления плоских чушек свинцово-сурьмянистых сплавов в пакеты

  * Размеры для справок.
1 - упаковочная лента; 2 - замок для скрепления чушек

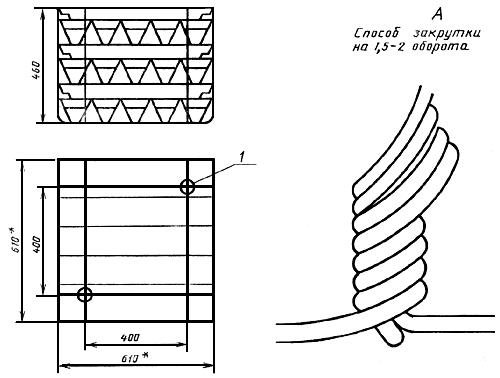

  Черт.4. Схема укладки и скрепления плоских чушек свинцово-сурьмянистых сплавов в пакеты

  * Размеры для справок.
1 - упаковочная лента

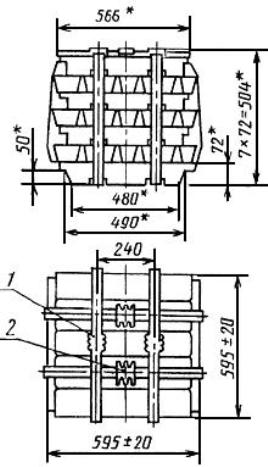

  Черт.5. Схема укладки и скрепления плоских чушек свинцово-сурьмянистых сплавов в пакеты

  * Размеры для справок.
1 - упаковочная лента; 2 - замок для скрепления чушек

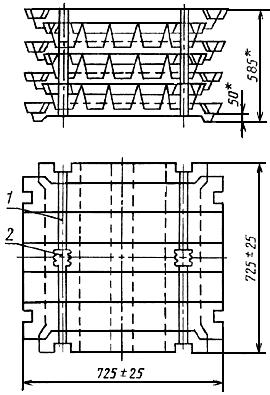

 Черт.6. Схема укладки и скрепления плоских чушек свинцово-сурьмянистых сплавов в пакеты

  * Размеры для справок.
1 - упаковочная лента; 2 - замок для скрепления чушек

  (Измененная редакция, Изм. N 3)
