Сортамент по ГОСТ 25905—2018 (Фольга алюминиевая для конденсаторов)
3 Сортамент
3.1 Толщина фольги и предельные отклонения по толщине должны соответствовать данным, указанным в таблице 1.
Таблица 1
| Толщина, мм | Предельное отклонение по толщине, мм | |
|
| нормальной точности | повышенной точности |
| От 0,0045 до 0,0049 включ. | ±0,0005 | - |
| Св. 0,0049 до 0,007 вкпюч. | ±0,001 | +0,0005 |
|
|
| -0,001 |
| Св. 0,007 до 0,010 включ. |
| +0,0008 |
|
|
| -0,0009 |
| Св. 0,010 до 0,016 включ. | +0 001 | ±0,001 |
|
| -0,002 |
|
| Св. 0,016 до 0,020 включ. | ±0,002 | - |
| Св. 0,020 до 0,030 включ. | ±0,003 |
|
| Св. 0,030 до 0,050 включ. | ±0,004 |
|
| Св. 0,050 до 0,070 включ. | ±0,006 | ± 0,005 |
| Св. 0,070 до 0,100 включ. | +0 005 |
|
|
| -0,010 |
|
| Св. 0,100 до 0,150 включ. | +0,005 | - |
|
| -0,015 |
|
| Примечания 1 Фольгу из алюминия марки А99 изготовляют толщиной от 0,050 до 0,150 мм. 2 Теоретическая масса 1 м2 фольги приведена в приложении А.
| ||
3.2 Ширина фольги и предельные отклонения по ширине должны соответствовать данным, указанным в таблице 2.
Таблица 2
| Ширина, мм | Предельные отклонения по ширине, мм | |||
| От 10 | до | 130 | включ.
| ±0,5 |
| Св. 130 | до | 300 | включ.
| ±1,0 |
| Св. 300 | до | 500 | включ. | ±1,5 |
| Примечания 1 Фольгу толщиной от 0,0045 до 0,100 мм изготовляют шириной от 10 до 500 мм, толщиной от 0,100 до 0,150 мм - шириной от 20 до 500 мм. Градация по ширине фольги должна быть 5 мм. По требованию приобретателя фольгу шириной до 130 мм изготовляют промежуточных размеров по ширине. 2 По требованию приобретателя фольгу изготовляют шириной от 5 до 20 мм включительно с градацией 1 мм. | ||||

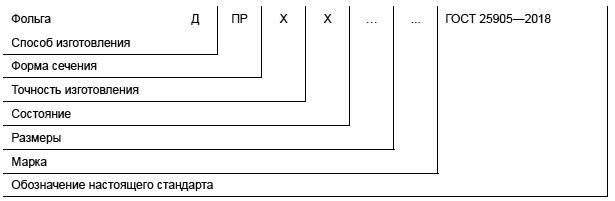

3.3 Условные обозначения фольги проставляют по схеме:
При этом используют следующие сокращения:
- способ изготовления: холоднокатаная - Д;
- форма сечения: прямоугольная - ПР;
- точность изготовления: нормальная - Н, повышенная - П;
- состояние: мягкая - М, твердая - Т.
Для фольги марки А99 дополнительно указывают тип фольги - 1, 2, 3, 4, 5, 6.
Примеры условных обозначений
Фольга холоднокатаная, прямоугольного сечения, нормальной точности изготовления, мягкая, толщиной 0,050 мм, шириной 500 мм из алюминия марки А99, типа 1:
Фольга ДПРНМ 0,050x500 А99-1 ГОСТ 25905-2018.
Фольга холоднокатаная, прямоугольного сечения, нормальной точности изготовления, мягкая, толщиной 0,016 мм, шириной 270 мм из алюминия марки А5:
Фольга ДПРНМ 0,016x270 А5 ГОСТ 25905-2018.
Фольга холоднокатаная, прямоугольного сечения, повышенной точности изготовления, твердая, толщиной 0,150 мм, шириной 300 мм из алюминия марки АД1:
Фольга ДПРПТ 0,150x300 АД1 ГОСТ 25905-2018.
